Vzdělávací platforma pro opakované řízení (EPRC)

Vzdělávací model EPRC je kompaktní nástroj pro experimentální ověření studentem navržených regulátorů pro řízení otáček servomotoru s periodickým točivým momentem, který je generován volně vloženými permanentními magnety. Na tomto zařízení je možné testovat kvalitu řízení úhlové rychlosti pomocí PI (Proporcionálně-integračního), PR (Proporcionálně-rezonančního) a RC (Opakovaného řízení) regulátoru bez nutnosti dalších úprav softwarového nastavení.

Obsah balení

  • Tělo vzdělávací platformy (Raspberry Pi 3B+, Pokročilý regulátor pohonů V2, BLDC motor)
  • REXYGEN Plus L Licence
  • 15x neodymový magnet Ø10 mm, výška 5 mm, síla 2,7 kg
  • Napájecí zdroj 24 V/2,5 A
  • Ethernetový kabel 1 m

Volitelné příslušenství

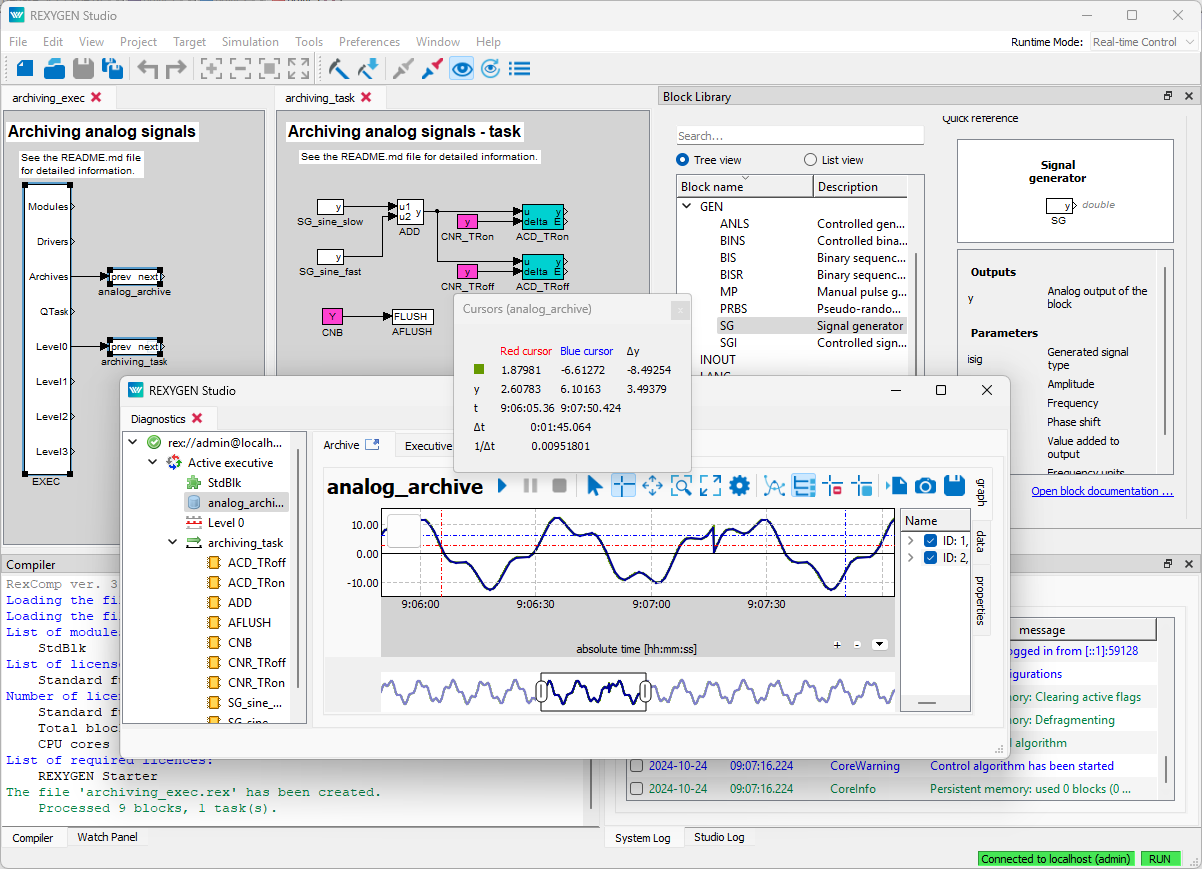

  • REXYGEN Studio (zdarma)
  • Návrhový nástroj PID Hinf Designer od společnosti REX Controls s.r.o.
  • Neodymové magnety Ø10 mm, výška 5 mm, síla 2.7 kg

Specifikace a rozměry

  • Výkonný BLDC motor Nanotec BD43, rozlišení enkodéru 20 000 CPR

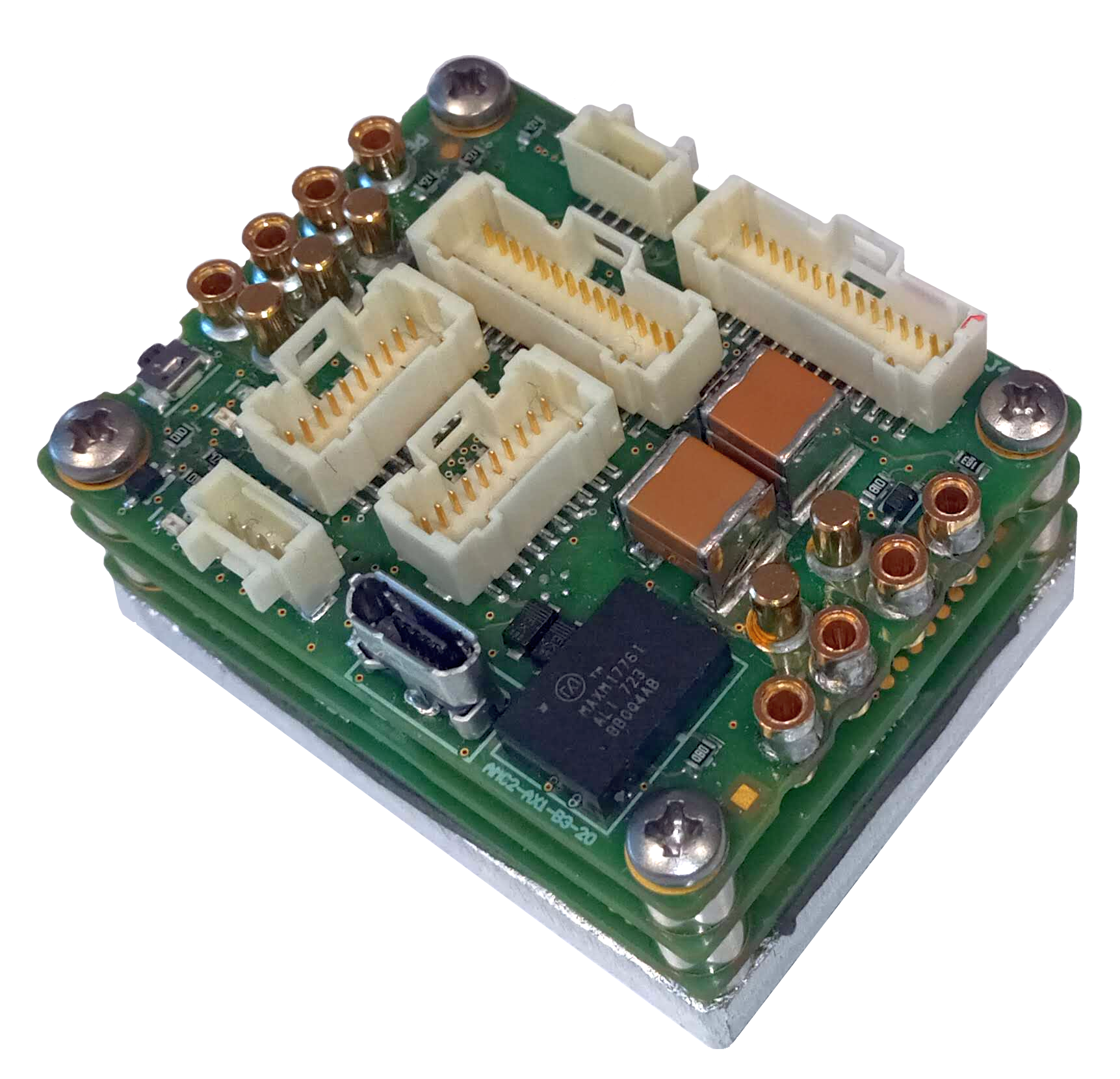

  • Servopohon Advanced Motion Controller V2 (řízený vestavěnou verzí systému REXYGEN)
  • Vestavěná řídicí platforma Raspberry Pi 3 Model B+
  • Rozměry 150 mm x 150 mm x 104 mm

Galerie
